Komorová otryskávací zařízení s metacími koly

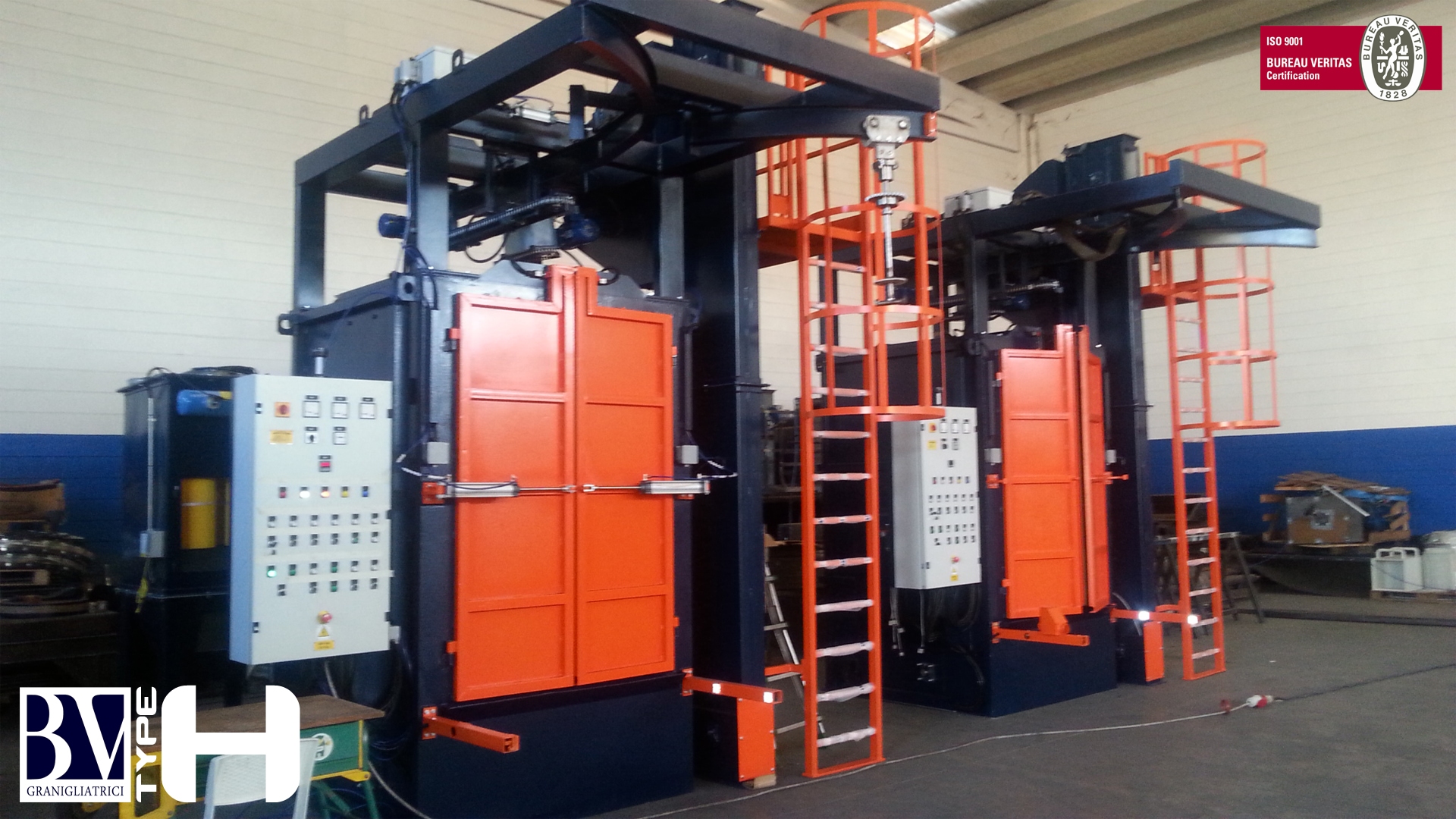

Série H s otočnými háky jsou zkonstruována v několika modelech. Díky široké modelové řadě, jsou vhodná a využitelná pro tryskání všech dílů jednoduchých i složitých tvarů. Díly určené k tryskání se zavěšují jednotlivě na rotační hák, který se během cyklu otáčí a současně vodorovně pohybuje před metacími koly. Tyto pohyby současně s vrhaným abrazivem z vestavěných turbín zajišťují rovnoměrné otryskání všech dílů. Zařízení je vybaveno rekuperačním systémem.
Zařízení mohou být vybavena motorizovanými pojezdovými jeřábky, magnetickým separátorem...
| Model | Rozměr (mm) | Nosnost | Počet TR | Filtr |
|---|---|---|---|---|
| H 5x11 | Ø 500 x 1100(v) | 100 kg | 2TR á 5,5kW | SF 02 |
| H 8x11 | Ø 800 x 1100(v) | 250 kg | 2TR á 7,5kW | SF 04 |
| H 10x15 | Ø 1000 x 1500(v) | 500 kg | 2TR á 7,5kW | SF 06 |
| H 13x20 | Ø 1300 x 2000(v) | 1000 kg | 3TR á 7,5kW | SF 08 |
| H 20x20 | Ø 2000 x 2000(v) | 2000 kg | 3TR á 11kW | SF 10 |
| H 20x25 | Ø 2000 x 2500(v) | 2500 kg | 4TR á 11kW | SF 10 |
| H 25x30 | Ø 2500 x 3000(v) | 2500 kg | 4TR á 11kW | SF 12 |

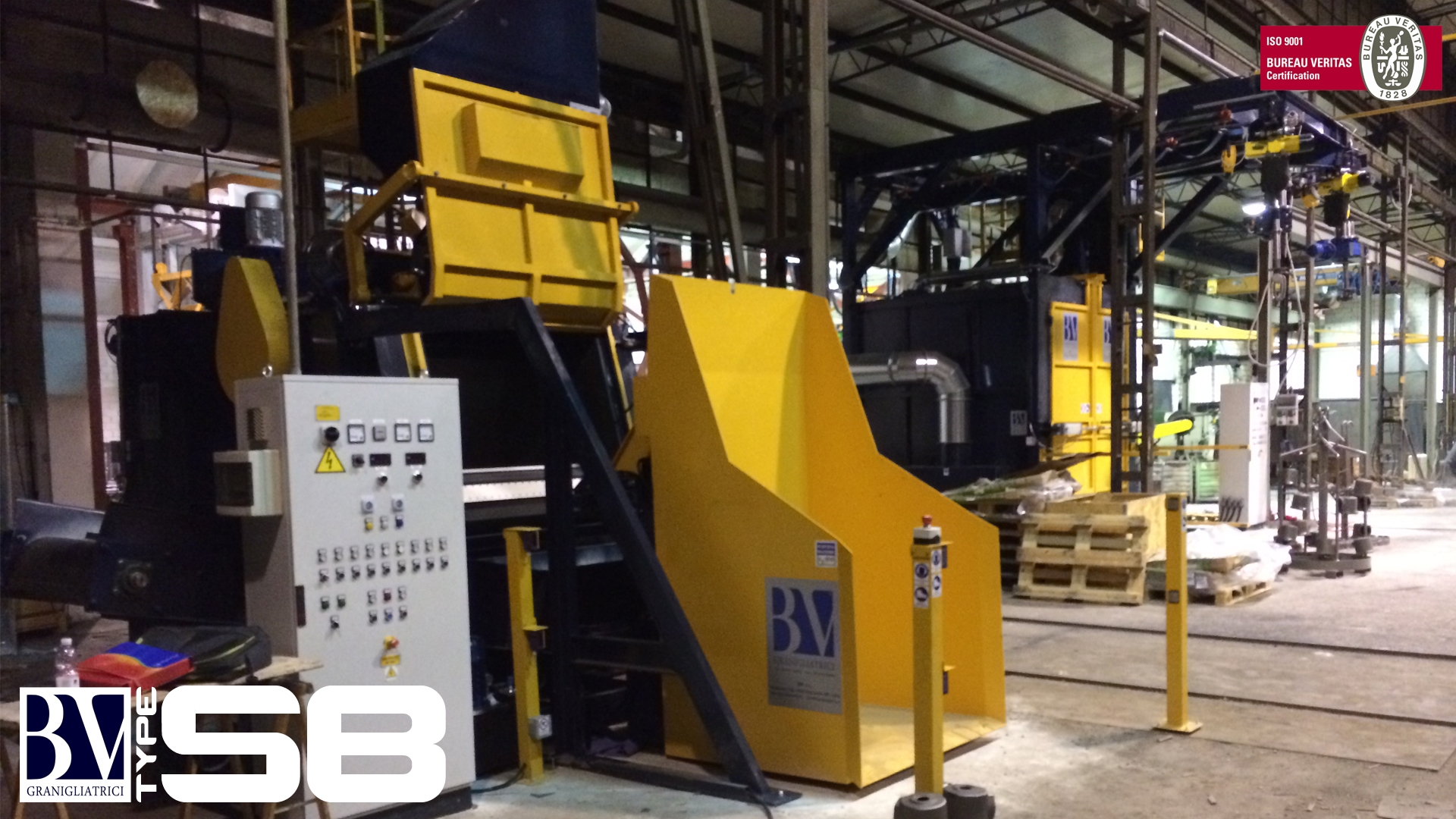

Série SB e GB jsou vybaveny buď odolným ocelovým pásem vhodným k otryskávání těžších dílců jako odlitky slitin nebo gumovým pásem vhodným pro tryskání malých a středních dílců.
Díky flexibilitě použití jsou vhodná i pro kombinaci s automatickou nakládkou a vykládkou.
| Model | Rozměr (mm) | Nosn./Objem | Počet TR | Filtr |
|---|---|---|---|---|
| SB 109 | Ø900 x 1000(v) | 1000 kg /300 l | 1TR á 11kW | SF 06 |
| SB1411 | Ø1100 x 1400(v) | 1600 kg /600 l | 2TR á 11kW | SF 08 |
| SB1711 | Ø1100 x 1700(v) | 2500 kg /800 l | 2TR á 15kW | SF 10 |
| Model | Rozměr (mm) | Nosn./Objem | Počet TR | Filtr |
|---|---|---|---|---|
| GB 55 | Ø 500 x 500(v) | 50 kg /50 l | 1TR á 5,5kW | SF 01 |
| GB 109 | Ø 900 x 1000(v) | 600 kg /300 l | 1TR á 7,5kW | SF 04 |
| GB1413 | Ø1300 x 1400(v) | 1200 kg /720 l | 2TR á 11kW | SF 06 |

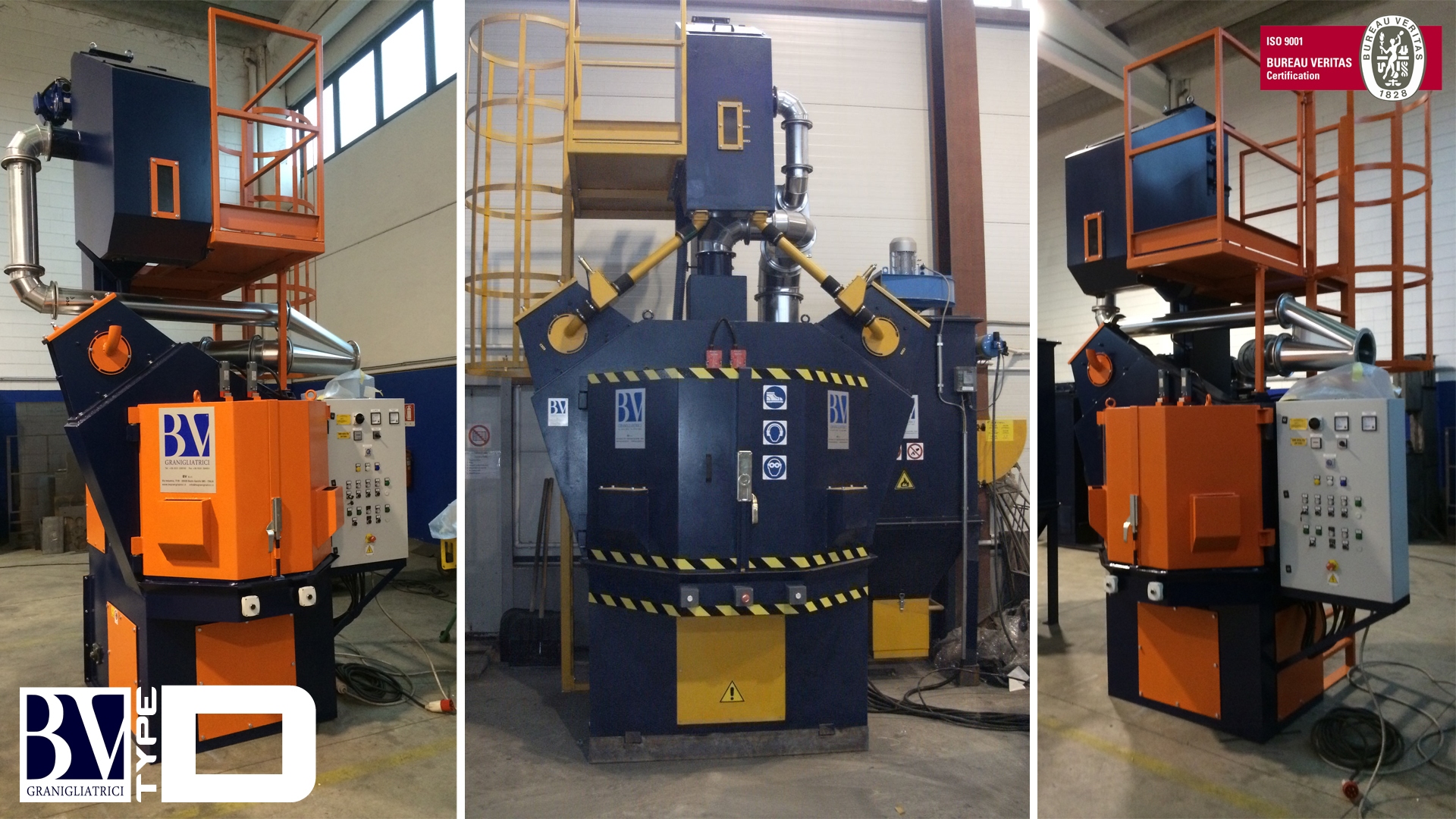

Série D jsou vyráběna v různých velikostech a patří k nejjednodušším universálním strojům vůbec. Kusy k otryskání jsou umístěny na otočný stůl a tím jsou přímo vystaveny metacímu kolu turbín, uložených v horní části stroje.
Jsou vhodná pro tryskání jednoduchých dílců, jako disky kol, kované dílce, dílce s ohybem.
| Model | Rozměr (mm) | Nosnost | Počet TR | Filtr |
|---|---|---|---|---|
| D 500 | Ø 500 x 350(v) | 100 kg | 1TR á 5,5 kW | SF 01 |
| D 1000 | Ø1000 x 500(v) | 600 kg | 1TR á 7,5 kW | SF 02 |
| D 1400 | Ø1400 x 700(v) | 1200 kg | 2TR á 7,5 kW | SF 04 |
| D 1800 | Ø1800 x 800(v) | 1500 kg | 2TR á 7,5 kW | SF 04 |
| D 2000 | Ø2000 x 1000(v) | 2000 kg | 2TR á 11 kW | SF 04 |
| D 2200 | Ø2200 x 1000(v) | 2000 kg | 2TR á 11 kW | SF 04 |
| D 2500 | Ø2500 x 1200(v) | 2000 kg | 3TR á 11 kW | SF 06 |
